Project Description

Cuve de NEP intégrée - 3D Process

Le métier de notre client

Leader français de la cosmétique, notre client conçoit et produit de très large gammes de produits de beauté et cosmétiques. Son secteur d’activité l’oblige à être conforme à la FDA et respecter les GMP dans ses process cosmétiques de fabrication.

État des lieux avant projet :

  • Manque de volume suite à modification du process de nettoyage

  • Ancienne cuve présentant des zones de rétention

  • Couvercle non étanche et sans hublot de visu

  • Pas de traçabilité matières et soudures

Problématique et besoins :

Suite à l’élargissement de leur zone de production (voir notre travail de modélisation), l’ancienne cuve de nettoyage en place manquait de volume et ne respectait pas les normes de traçabilité matière. Cette cuve n’était pas entièrement étanche et ne comportait pas de couvercle avec hublot. Des modifications se sont avérées nécessaire afin de respecter les normes et exigences du secteur pharmaceutique.

Descriptif du projet :

3D Process a réalisé la conception et la fabrication d’une cuve s’intégrant parfaitement sur le skid NEP déjà en place :
Relevé de la zone pour conception d’une maquette 3D.
Conception de la cuve en 3D.
Absence total de zone de rétention : couvercle arrondi, fond pointe de diamant, joint silicone avec canons de centrage anti fluage.
Intégration d’un Hublot DN200, avec Métaglass pour éclairage.

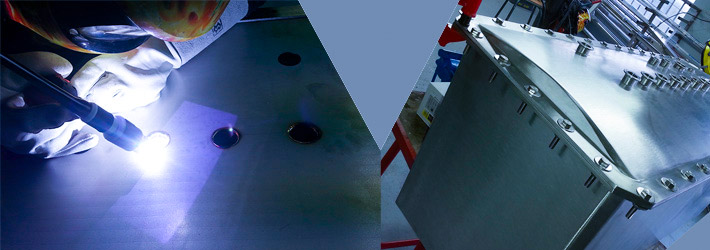

Cuve construite entièrement à l’atelier 3D Process, en 316L, avec polissage intérieur Ra 0.8µm et extérieur poli grain 220.
Intégration d’un système de chauffe électrique (plaque de silicone) pour sécher la cuve par convection.

L’application client en image

Schématisation Cuve de NEP intégrée
