Project Description

Skid de lavage et de séchage flexibles

Le métier de notre client

En tant que sous-traitant pharmaceutique développant et fabriquant des produits pharmaceutiques, notre client se doit d’être conforme à la FDA et respecter les GMP dans ses process pharmaceutiques de fabrication.

État des lieux avant projet :

  • Longueur de flexibles à nettoyer importante

  • Lavage partiel

  • Existence de zones de rétention

  • Procédé non répétable et non maitrisé.

  • Résultat directement influencé ou dégradé par l’opérateur.

Problématique et besoins :

Pour effectuer le nettoyage de flexibles après utilisation, les opérateurs déposaient les flexibles au sol puis les lavaient manuellement. Étant donné les 10m de long des flexibles, le nettoyage était aléatoire avec des zones de rétentions. Pour éviter tout développement de biofilm et bactérie, il est essentiel d’avoir un séchage complet sans rétention d’eau.

Descriptif du projet :

3D Process a développé puis fabriqué un skid de lavage et séchage de flexibles :

Conception en 3D d’un ensemble pour enrouler les flexibles.
Nécessité de s’adapter à une quarantaine de flexibles (taille, longueur, sortie coudée, sortie droite, …).
Équipement construit entièrement en 316L.
Système permettant de nettoyer et sécher deux flexibles en même temps (système de gestion des pertes de charges en fonction de la longueur).

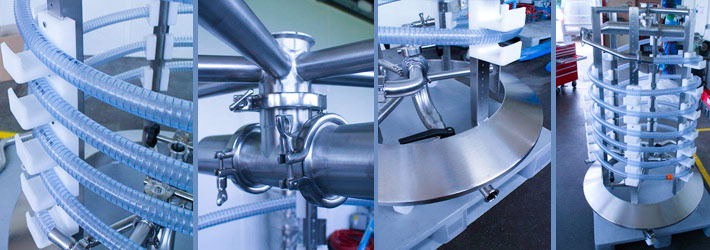

L’application client en image

Représentation skid de lavage et séchage de flexibles
Skid lavage et séchage flexibles
Skid lavage et séchage flexibles
Skid de lavage et de séchage flexibles
Skid lavage et séchage flexibles
Skid de lavage et de séchage flexibles - 3D Process
Skid de lavage et de séchage flexibles
Skid lavage et séchage flexibles
