Project Description

Cabine de séchage

Le métier de notre client

En tant que sous-traitant pharmaceutique concevant et fabriquant des produits pharmaceutiques, notre client se doit d’être conforme à la FDA et respecter les GMP dans ses process pharmaceutiques de fabrication.

État des lieux avant projet :

  • Séchage partiel

  • Manutention trop importante

  • Capacité de séchage faible

Problématique et besoins :

Notre client utilise une laverie permettant le nettoyage de tout le matériel nécessaire à la fabrication des médicaments (cuves, flexibles, bacs, …). En sortie de laverie se matériel n’est pas sec, doit être séché pour éviter tout risque de développement de biofilms ou bactéries. Le matériel doit donc être déplacé dans une cuve de séchage réalisée en interne par le service technique de l’entreprise. La capacité de cette cuve est très limitée en terme de capacité etla manutention est importante ce qui entraine une perte de productivité.

Descriptif du projet :

3D process a conçu, réalisé et installé une solution complète de séchage permettant d’éviter au maximum la manutention. Nos équipes ont géré le projet dans son intégralité, du développement de la solution, jusqu’au pilotage des lots chez le clients (maçonnerie, …). Voici les détails techniques du projet :

Conception en 3D d’une cabine de séchage.
Pilotage de l’interface entre les lot (fosse maçonnée, cloison, ventilation , plomberie).
Création d’une trémie en partie basse pour la récupération de l’air humide, intégration d’une pompe de relevage, création de butée escamotable pour indexer les cuves.
Trémie et caillebotis en inox 304L brossé (charge admissible de plus d’une tonne).
Création et intégration d’un système de monte et baisse avec moteur pas à pas pour le raccordement rapide en air chaud des cuves.
Mise en place d’un système à dépression pour sécher les flexibles de 10 m.

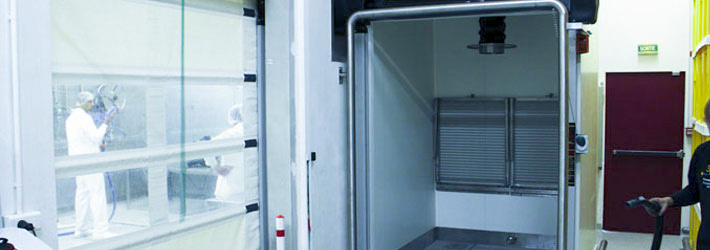

L’application client en image
