Project Description

Conception fabrication trémie de granules

Le métier de notre client

En étant sous-traitant dans le domaine de la pharmaceutique, concevant et fabriquant des produits pharmaceutiques, notre client doit respecter les exigences FDA et respecter les GMP dans ses process pharmaceutiques de fabrication.

État des lieux avant projet :

  • Pas de cuve de stockage existante (conditionnement en bigbag)

  • Beaucoup de manipulations et risque de TMS

  • Risque de détérioration du contenant pendant le transport entre le local de pesée et la zone de production

Problématique et besoins :

Dans le cadre de son process de fabrication pharmaceutique, notre client utilise des granules Witepsol. Ces granules sont stockés en big bag et doivent être transférés manuellement dans une cuve par un opérateur. La manutention trop importante ainsi que les troubles musculosquelettiques liés à ces manipulations ont poussé notre client à investir dans une nouveau mode opératoire : le transfert par le vide Piab. En revanche ce type de transfert n’est pas compatible avec un stockage des granules en big bag, entrainant un besoin de s’équiper de trémie compatibles.

Descriptif du projet :

Relevé de la zone pour conception d’une maquette 3D.
Conception de la cuve en 3D s’intégrant aux zones de production (balances, gerbeurs, …).
Absence total de zone de rétention (couvercle arrondi, fond pointe de diamant, joint FDA dans le couvercle).
Transfert de la poudre pour le vide (système PIAB).
Cuve construis entièrement à l’atelier, en 316L. Contenance : 800 litres.
Polissage intérieur Ra 0.8µm, extérieur poli grain 220.
Création d’un tami pour « casser » les morceaux de granules compactées.
Trémie empilable avec un gerbeur.
Temps de transfert optimisé sans « bourrage ».
Fabrication de 3 trémies.

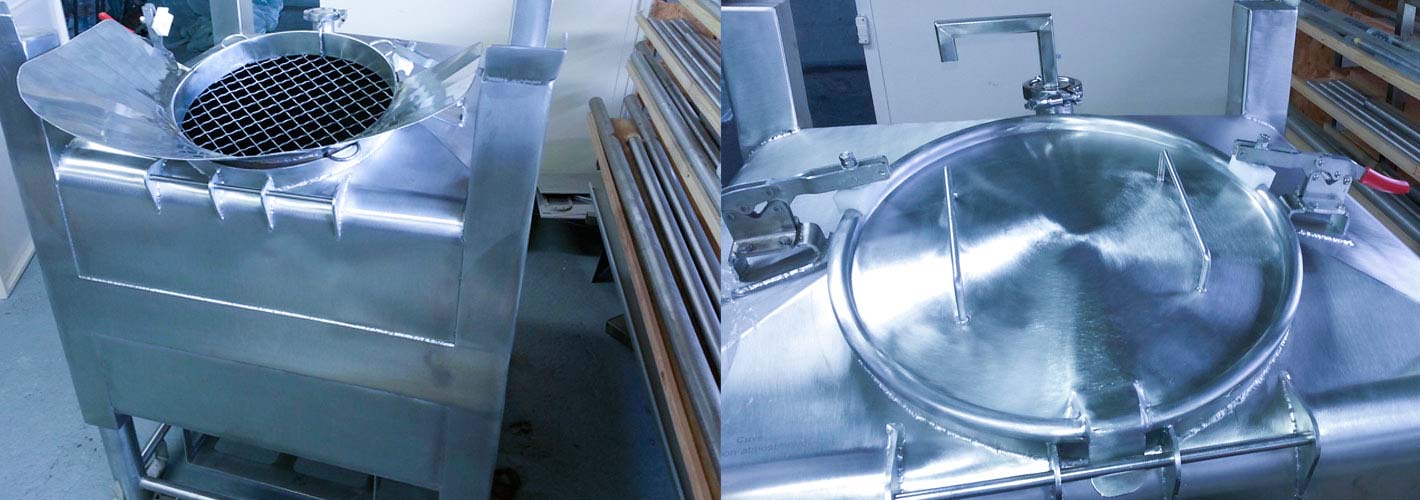

L’application client en image

Conception fabrication trémie de granules - 3D Process
Conception fabrication trémie de granules
Conception fabrication trémie de granules
Conception fabrication trémie de granules - 3D Process
Conception fabrication trémie de granules
Conception fabrication trémie de granules
Conception fabrication trémie de granules
Conception fabrication trémie de granules - 3D Process
Conception fabrication trémie de granules
